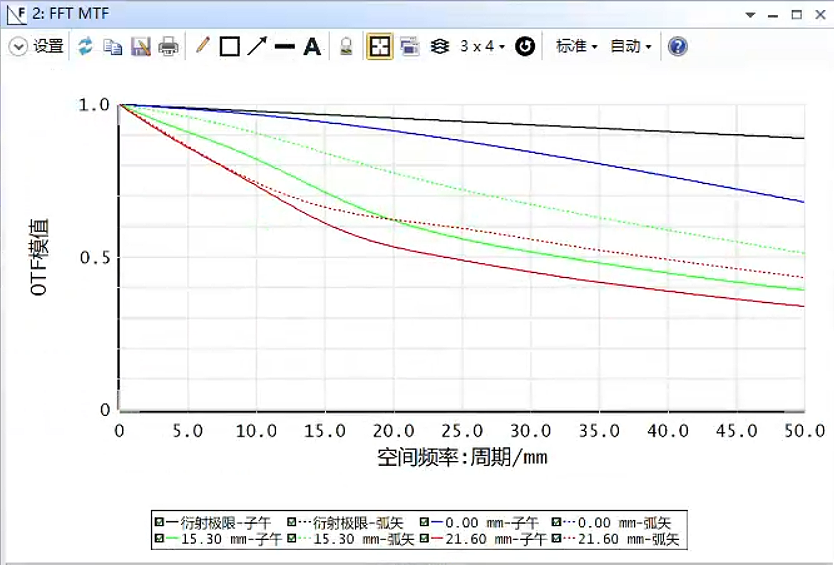

变焦镜头优化设计

Zemax 多重结构

  • 多重结构系统类型
    • 变焦系统
    • 消热差系统
    • 多光路系统
    • 扫描系统
    • 可换组件系统
  • 变焦系统设计
    • 三个变焦位置，有效焦距75，100，125 mm
    • 入瞳直径25 mm
    • 3组，使用BK7/F2组合
    • 最小中心、边缘厚度2 mm
    • 最大中心厚度10 mm
    • 近轴像高17 mm
    • F，d，C光

设置镜头数据

Entrance Pupil

设置视场

FOV

多重结构编辑器

MCE Setting

用THIC操作数控制镜片的间距，得到多重变焦结构。

注意这里所有结构的参数都需要ctrl + z设置为变量

评价函数编辑器

在优化向导中设置边界厚度限制。

MFE Setting

多重结构不能用最后一个面的曲率的F解控制F数，因为多重结构有多个F数，这时应该使用EFFL操作数。

添加CONF和EFFL操作数。

MFE

在镜头数据中设置变量

LE Setting

三维布局图设置

3D Layout Setting

优化

系统左对齐：设置系统孔径里的全局坐标参考面。

入射平行光线：在物面后加一个面，调整距离，属性–>绘图，勾选不显示此表面。

3D Layout

如果打开的是2D Layout，可以ctrl + A在不同结构下进行切换。
